在印刷车间里，品控人员经常遇到这样的困惑：印版上明明是50%的网点，印出来的成品却比预期深了不少，中间调发闷、暗调糊死、层次丢失。 问题出在哪里？答案很可能是——网点增大了。

一、什么是网点增大（TVI）？

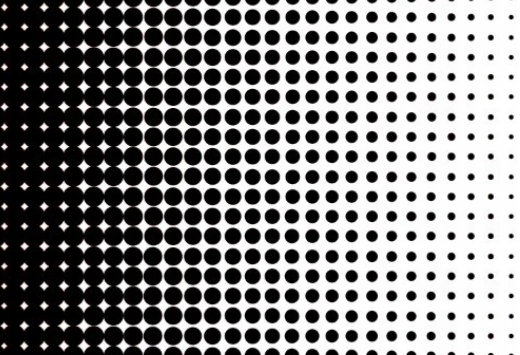

网点增大（Dot Gain） ，也称为色调值增加（Tone Value Increase, TVI） ，是指印刷品上色调色块的实际网点面积比印版或数字文件上对应的网点面积变大了。简单说，设计是50%的网点，印出来变成了62%，那TVI就是12%。

网点的增大会导致印刷品暗调糊死、中间调偏深、层次丢失、细节模糊，让整个画面发闷、不清晰。

网点增大的来源分为两类：机械性网点增大（受印刷压力、油墨转移、橡皮布弹性等因素影响，网点在物理上被压大）和光学性网点增大（由于纸张内部存在散射的反射光，网点在纸上的表观面积看起来比实际物理面积更大）。密度仪测量的是综合了两种增大的总网点增大值。

二、网点增大的测量原理

网点增大的本质，是印刷实测网点面积率与设计网点面积率的差值。因此，要测准网点增大，核心是测准网点面积率。

行业公认最有效的方法就是密度测量法：通过密度计测量加网区域的密度和同一色墨的实地密度，再经公式计算得出网点面积率。常用的计算公式包括默里-戴维斯（Murray-Davies）、优尔-尼尔森（Yule-Nielsen）和SCTV（ISO 20654）。三恩时TS1060分光密度仪已内置三种算法，用户无需手动计算。

三、TS1060测量网点增大的实操步骤

网点增大（色调值增加TVI）的测量只需三步：

第一步：仪器设置与校准

开机后，在主菜单界面选择基本模式，轻触“密度/TVI”图标，进入测量界面。在设置界面中，将网点增大（色调值增加）的测量点设置为25%、50%、75%——这是行业最常用的三个检测点。

第二步：测量纸张（承印物），建立基准

根据仪器提示，轻按测量键完成对纸张（承印物）的测量。这一步建立了测量基准——后续所有网点测量数据都将以纸张白度为参考进行计算。

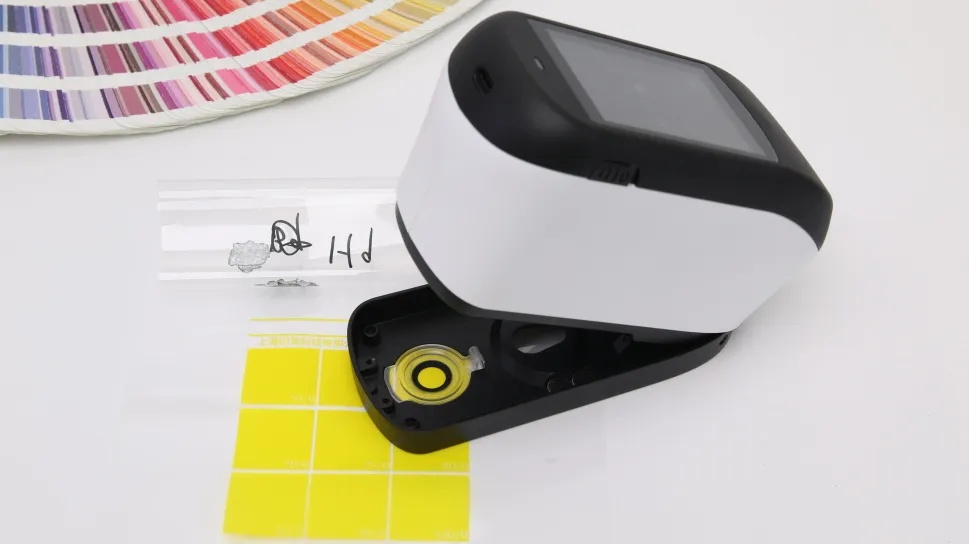

第三步：测量实地色块与网点色块

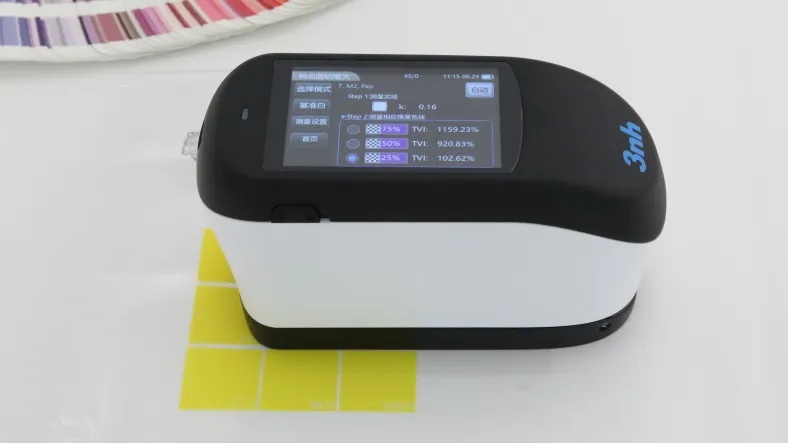

先测量100%实地色块的密度，这是所有计算的基准。然后依次测量25%、50%、75% 的标准网点色块。TS1060采用CMYK自动色块识别技术，每次测量时仪器会自动检测套印色（C、M、Y、K）色块类型。测量完成后，仪器自动计算并显示实测网点面积率与网点增大值（TVI）。

第四步：数据分析

测量结束后，数据可直接在仪器屏幕查看，也可保存和打印。如需深度分析，可连接上位机软件进行数据处理。

四、为什么选TS1060？

密度+色度双功能：一台仪器同时满足密度管控与颜色测量需求

高精度重复性：密度值重复性≤0.001D，色度值ΔE*ab≤0.02

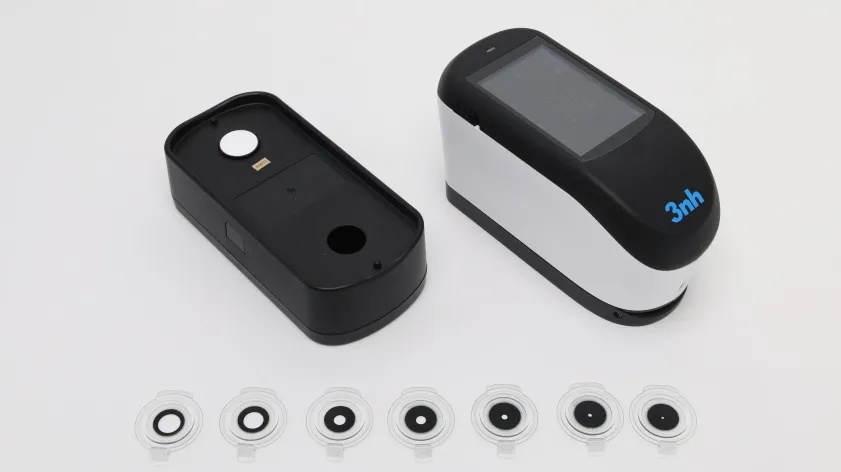

七种测量口径：Φ11mm至Φ1.5mm，最小1.5mm可精准定位微缩文字和细小图文

符合国标：45/0几何光学结构，符合ISO 5-4、CIE No.15及GB/T 18722标准

内置三种网点面积算法：默里-戴维斯、优尔-尼尔森、SCTV（ISO 20654），无需手动计算

一级计量合格：数据权威可追溯

从印版上的网点测量到印刷品的网点增大监控，TS1060将网点增大的测量精度提升到了新的高度——让每一批印刷品的层次还原，都有精准的数据可依。

如需了解更多产品详情或申请样品实测，欢迎联系三恩时技术团队。
