分光测色仪的测量口径有哪些?如何切换?
时间:2023-04-28
为了满足不同产品的颜色测量需求,分光测色仪一般设置了多种测量口径。那么,分光测色仪的测量口径有哪些?如何切换呢?本文结合具体的产品进行了简单说明。
分光测色仪的测量口径类型
我们结合失眠的分光测色仪产品,对于其口径类型和应用范围作了很简单总结。
1. 1x3mm口径
1x3mm口径适合检测小件,弧面产品;特殊可定制口径。
2. 4/5mm口径
同时测量SCI/SCE数据,适合检测常规平整面产品如:塑胶电子、油漆油墨|
、印刷、烤瓷等。
3. 8/10mm口径
同时测量SCI/SCE数据,用于实验室颜色精确分析与传递;可用于荧光样品测量。
4. 20mm口径
适合检测表面纹理、柔软、粗糙、潮湿类产品;如:纺织、皮革、肉类等
如何切换分光测色仪的测量口径?
分光测色仪测量口径的切换一般要经历:口径安装——透镜切换——口径设置等步骤,我们结合具体的产品型号继续拧说明,采用产品:三恩时阵列分光测色仪。
本系列仪器配备有8mm、中4mm和1×3mm测量口径,型号不同配置测量口径不同,当被测样品被测面比较大,并且均匀的时候,建议用p8mm测量口径,当样品被测面比较小的时候,建议用中4mm或1×3mm测量口径。
测量口径切换需要完成以下三步:

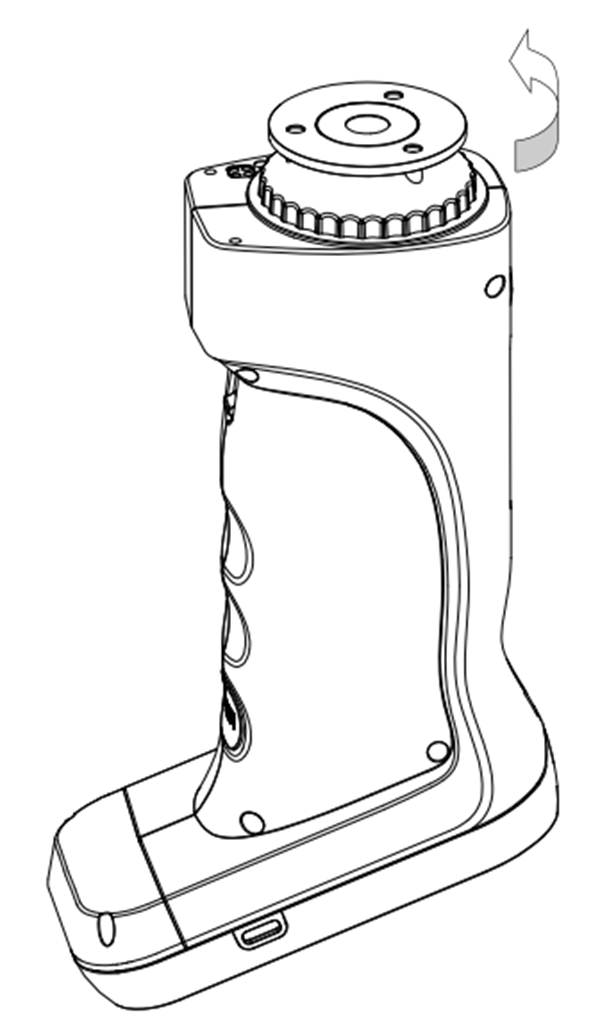

第一步:口径安装,如图所示,逆时针旋转测量口径,取掉原口径;将待装测量口径对准积分球安装孔,顺时针转动,当有“哒”一声,表示测量口径和积分球扣位配合好,即安装好待装测量口径。
第二步:光学透镜位置切换,如果已经装配好的口径中4mm或1?mm测量口径,需要将口径切换开关拨到SAV的位置上;如果是8mm测量口径,需要将口径切换开关拨到到MAV的位置上。
第三步:仪器软件中口径设置切换,如果在系统设置的测量口径设置为自动模式,在重新黑白板校正时,仪器会自动识别口径并做相应的软件处理;如果在系统设置的测量口径设置为非自动模式,需要手动设置对应的测量口径。
注意:测量口径切换后,要重新进行黑白校正,才可以进行新的数据测试。
