在当代建筑中，膜结构以其优美的曲面造型和良好的光学性能，成为体育场馆、交通枢纽和公共建筑的标志性元素。作为膜结构的核心材料，玻璃纤维膜材料的透过率直接影响了建筑物的采光效果、能耗水平及视觉舒适度。根据2024年10月发布的新版国家标准GB/T25042-2024，膜结构用玻璃纤维膜材料的透过性能有了更为科学严谨的规范体系。

一、GB/T25042-2024标准概述与透过率指标定位

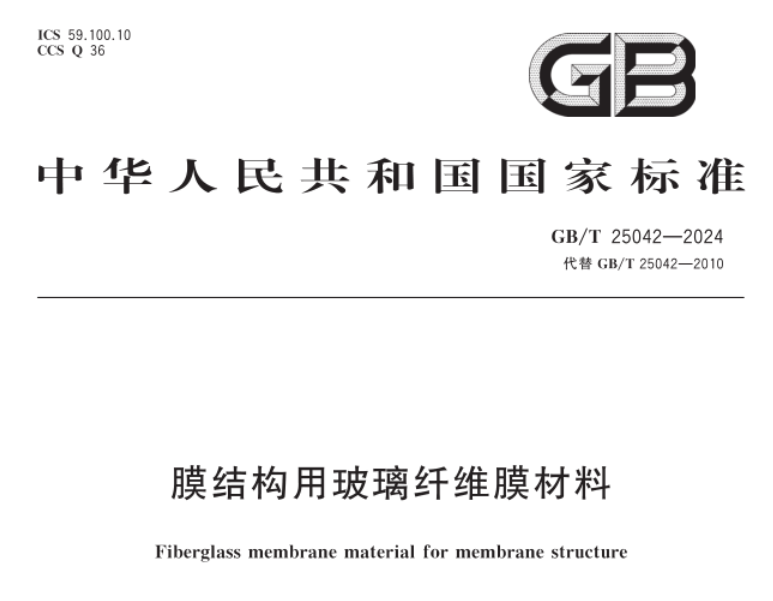

GB/T25042-2024《膜结构用玻璃纤维膜材料》是替代GB/T25042-2010的新版国家标准，于2024年10月26日发布，并于2025年5月1日正式实施。该标准由全国玻璃纤维标准化技术委员会归口，南京玻璃纤维研究设计院有限公司等多家单位共同修订完成。

与2010版相比，新标准在技术内容上进行了全面升级，其中最重要的变化之一是将光学性能指标——“可见光透射比和可见光反射比”纳入核心检测体系。这意味着膜材料的透过率从以往的经验性描述，转变为可量化、可检测的关键性能指标。

新标准将膜材料按用途分为四类：结构膜A类（永久性大、中型膜结构）、结构膜B类（永久性中、小型及非永久性膜结构）、内饰膜N类（室内装饰吊顶）和网格膜W类（建筑蒙皮、立面装饰）。每类材料因应用场景不同，其透过率要求也存在差异。

二、膜材料透过率的核心参数与测试方法

1.可见光透射比

可见光透射比是指可见光波段（380-780nm）透过膜材料的能量与入射光能量的比值，以百分比表示。这一参数直接决定了膜结构内部的自然采光水平。

GB/T25042-2024明确规定，可见光透射比的测试应按照GB/T2680-2021《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》进行。测试时使用光度计或分光光度计，测量膜材料在不同波长下的透射特性，最终计算出加权平均透射比。

2.可见光反射比

可见光反射比指可见光被膜材料表面反射的能量与入射光能量的比值。这一参数影响膜结构的外部视觉效果和光污染控制。高反射比膜材在阳光下更为醒目，但可能产生眩光问题；低反射比膜材则视觉柔和，更适合人眼近距离接触的环境。

3.透射比与反射比的关系

理想膜材料应当具有较高的透射比和适中的反射比，以实现良好的采光效果同时避免光热效应过强。两者之间存在一定的平衡关系，涂层配方和基布结构的设计需要统筹考虑这两个参数。

三、影响透过率的关键因素

1.基布材料与织造工艺

玻璃纤维基布是膜的骨架，其纤维直径、织造密度和织物结构直接影响膜材的透过率。一般来说，纤维直径越细，织造密度越低，透光率越高，但力学性能可能相应降低。

标准规定，织造膜材料基布的玻璃纤维纱应使用含硅烷的纺织增强型浸润剂，且符合GB/T18371标准中的电子级纱要求，确保基布具备均匀的光学性能。

2.涂层材料与工艺

涂层是调整膜材料透过率的关键手段。GB/T25042-2024指出，膜材料主要采用聚四氟乙烯（PTFE）或四氟乙烯—乙烯共聚物（ETFE）作为涂层材料。PTFE涂层膜通常具有10%-40%的可见光透射比，而ETFE涂层的透光率可达85%-95%，接近玻璃的透光性能。

涂层厚度对透过率也有显著影响。标准要求涂层应均匀完整，厚度偏差控制在允许范围内，确保膜材不同区域的透光性能一致。

3.材料分类与透过率差异

根据GB/T25042-2024，四类膜材料因应用场景不同，其透过率设计要求也有明显差异：

A类结构膜：用于大型永久性建筑，如体育场馆、机场航站楼。这类膜材更注重力学性能，透光率一般为中等水平（15%-25%），保证足够自然采光的同时确保结构安全。

B类结构膜：用于中小型建筑，透光率设计更为灵活，范围较广（10%-30%）。

N类内饰膜：用于室内装饰吊顶，透光率通常较高（25%-50%），注重室内视觉舒适度。

W类网格膜：采用网状结构，透光率范围最宽（5%-60%），适用于创意性建筑立面。

四、透过率与其他性能的协同设计

1.力学性能与透过率的平衡

高透光率往往要求材料更为“稀疏”，这与膜材需要的高强度和耐久性形成矛盾。GB/T25042-2024通过引入抗拉强度标准值概念，为不同用途的膜材提供了力学性能底线要求。例如，A类膜材的抗拉强度标准值要求达到经向9000N/5cm，纬向8000N/5cm（加强Ⅱ型），这在一定程度上限制了其透光率的提升空间。

2.耐久性对透过率稳定性的影响

膜材料在使用过程中会受到紫外线辐射、温度变化和污染侵蚀，这些因素会导致透光性能逐渐衰减。GB/T25042-2024新增了耐紫外老化性能测试要求，评估膜材在长期使用后透光率的变化情况。

标准还规定了耐疲劳性能、耐磨性和耐曲折性能测试，确保膜材在长期受力状态下仍能保持透光性能的稳定。例如，标准要求A类膜材经过30万次疲劳测试后，性能保持率应达到一定水平。

五、透过率的实际应用与选型建议

1.根据建筑功能选择透光率

体育场馆：适宜选择透光率为15%-25%的膜材，保证足够自然采光的同时避免眩光干扰比赛。

交通枢纽：可选择透光率10%-20%的膜材，平衡采光与节能。

商业中心中庭：适合25%-40%的较高透光率，创造明亮开放的商业氛围。

室内装饰：内饰膜透光率可达30%-50%，营造柔和均匀的光环境。

2.地域气候与透光率的关系

阳光充足地区宜选择中等透光率膜材，避免过多太阳辐射进入室内；光照不足地区则可选用较高透光率膜材，最大化利用自然光。GB/T25042-2024标准实施的严格测试为这种针对性选型提供了可靠依据。

3.节能设计与透光率优化

膜结构的透光率直接影响建筑的照明能耗和空调负荷。高透光率膜材可减少日间人工照明需求，但可能增加夏季制冷负荷。理想选择是结合BIPV（建筑一体化光伏）技术，在膜材特定区域集成太阳能电池，实现发电与采光的协同优化。

六、测试与认证要求

GB/T25042-2024规定，膜材料的透过率测试应作为型式检验的必备项目。生产企业需要建立完善的质控体系，确保每批产品透光性能符合设计要求。

标准建议对膜材料进行定期复检，特别是用于永久性建筑的结构膜材，应每2-3年对实际使用中的透光性能进行跟踪检测，评估其性能衰减情况，为维护和更换提供依据。

GB/T25042-2024为膜结构用玻璃纤维膜材料的透过性能提供了科学完整的规范框架。从体育场馆的宏伟穹顶到商业中心的优雅中庭，恰当控制的透光率不仅关乎建筑能耗，更影响着空间品质与人文体验。随着新材料技术与标准体系的共同进步，未来膜结构将在建筑功能与艺术表达间找到更精准的平衡点。
