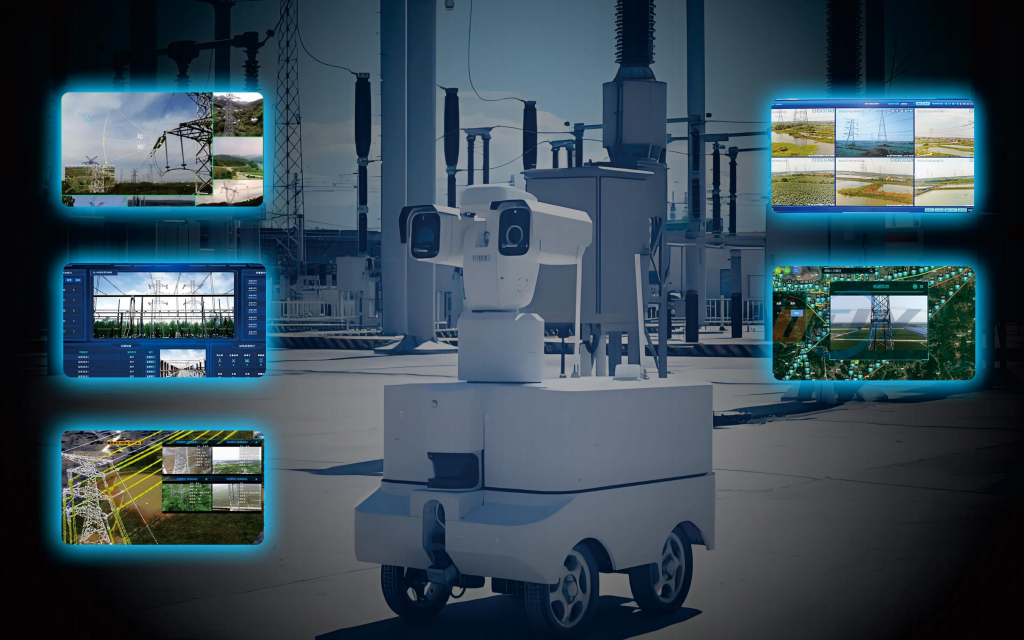

电力巡检机器人这几年在电网系统里用得越来越多了。变电站、输电线路、地下管廊——这些过去主要靠人工巡检的场景，现在逐渐让位给了轮式机器人、轨道机器狗、甚至蛇形爬线机器人。

但有一个问题往往容易被忽略：机器人能走多远是一回事，它拍回来的画面清不清楚是另一回事。

巡检机器人的核心任务其实不复杂——沿着设定好的路线走一趟，把设备状态、仪表读数、线路情况拍清楚带回来。能不能及时发现绝缘子破损、设备锈蚀、接头过热，很大程度上取决于摄像头拍得够不够清楚。

但“清楚”这件事，在不同环境下的标准不太一样。白天和晚上不一样，晴天和阴天不一样，室内和户外不一样。如果摄像头在某些条件下成像质量掉线，拍回来的画面模糊、有噪点、或者亮部和暗部的细节丢了不少，那后续的图像识别和分析就失去了可靠的基础。

有没有一套标准化的方法，能提前把摄像头的成像能力摸清楚？

有标准可依，测试才有参照

电力行业在这方面的规范正在逐步完善。《Q/GDW 12068-2020 输电线路通道智能监拍装置技术规范》 是目前比较核心的一份企业标准，由国家电网发布，主要规范输电线路通道智能监拍装置的技术要求和应用。这份标准在附录A里把图像质量分成了A、B、C三个等级，对清晰度、色彩还原、信噪比等关键指标都有明确的检测要求。

此外，DL/T 1907.1-2018《变电站视频监控图像质量评价》 系列标准对变电站视频监控系统的图像质量评价方法也做了规定。这些标准共同构成了电力行业图像质量测试的基础框架。

三恩时和赛麦吉针对电力巡检机器人摄像头的测试方案，正是基于这些标准来设计的。

测试项目：六个维度，把摄像头的能力摸清楚

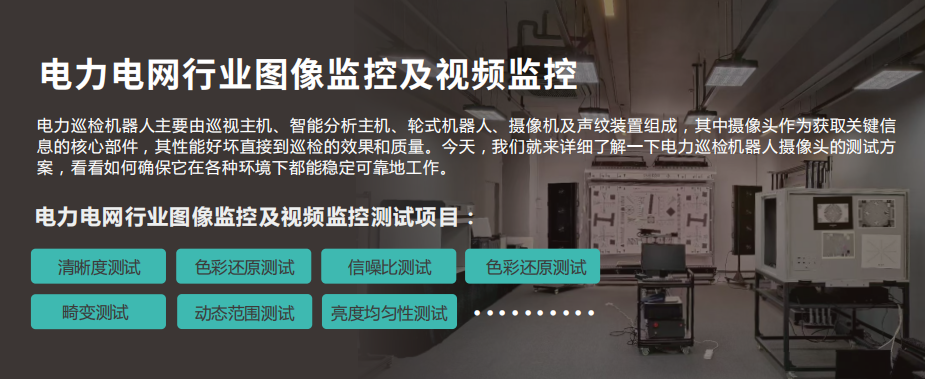

一套完整的摄像头成像测试，通常包含六个核心项目：

清晰度测试是摄像头最基础的指标。电力巡检中需要识别设备上的铭牌、表计读数、细微裂缝，如果分辨率不够，这些细节可能直接丢失。测试时依据ISO 12233标准，在暗室环境下用反射式灯箱配合测试卡，通过iQstest图像质量综合测试软件分析SFR（空间频率响应）数据。iQstest支持超过30种标准测试卡和测试图案，覆盖ISO、CPIQ等多项国际标准。

色彩还原测试用24色卡作为标准色源，先对摄像头进行白平衡调节，再采集色卡图像分析色彩还原度。电力设备的状态判断——比如绝缘层老化发黄、金属锈蚀变红——如果色彩还原不准，可能直接影响故障判断。

信噪比测试评估的是摄像头在暗光环境下的抗噪能力。依据ISO 14524和ISO 15739标准，在不同光照条件下拍摄标准图像，通过软件量化分析噪声水平。变电站夜间巡检、地下管廊等低照度场景，信噪比的高低直接影响画面纯净度。

动态范围测试考察摄像头在明暗对比强烈的场景中能否同时保留亮部和暗部的细节。用36阶或20阶宽动态范围测试卡，通过透射灯箱营造不同亮度反差的场景，分析图像亮部与暗部的细节呈现能力。

亮度均匀性测试用18%灰卡和90%白卡，分析图像不同区域的亮度值，确保画面整体亮度一致，避免局部过亮或过暗影响巡检效果。

畸变测试用点阵图、棋盘格等专用测试图卡，量化评估图像几何失真程度。畸变如果严重，设备尺寸和位置的判断可能产生偏差。

环境模拟：让测试更贴近真实场景

实验室里测出来的数据再好，到了现场环境能不能扛得住，是另一回事。电力巡检的场景往往比较复杂——户外强光、夜间低照、阴雨雾天、设备密集区的复杂反射……每一种环境对摄像头的考验都不一样。

测试方案中使用了反射式灯箱和透射式灯箱来模拟不同的光照条件。反射式灯箱模拟不同强度和角度的反射光环境，透射式灯箱则覆盖不同光照传输场景。这样可以在实验室里提前验证摄像头在各种复杂条件下的成像稳定性，而不是等到上了现场才发现问题。

从测试到验收，一套方案覆盖全流程

对于电力巡检机器人厂家或者电力系统运维单位来说，测试这件事的价值不只是在实验室里走个过场。从设备选型阶段的性能对比、到验收阶段的指标验证、再到运维阶段的定期检测——一套标准化的测试流程，能让摄像头的成像质量在不同阶段都有据可查。

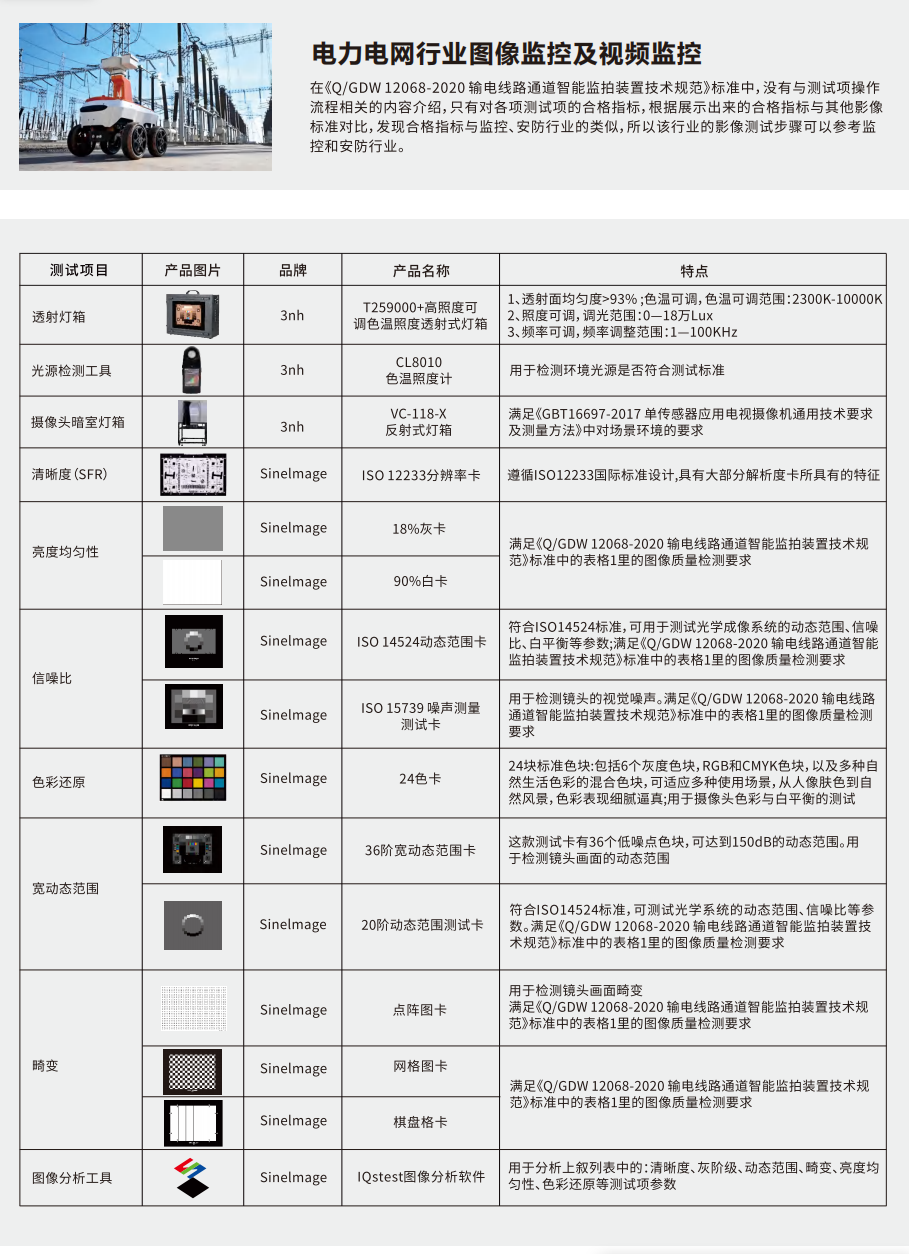

方案提供的专业设备支持包括高精度测试图卡、透射灯箱、反射式灯箱、iQstest图像分析软件等。标准化测试流程确保不同批次、不同设备的测试结果具备可比性和可重复性。最终的测试报告会清晰呈现各项指标的达标情况，为设备验收和优化提供数据支撑。

如果你正在为电力巡检摄像头的成像质量测试搭建流程，或者想了解不同测试项目之间的关联，可以进一步沟通——方案不一定能解决所有问题，但至少能让“拍得清不清楚”这件事，有一个可以量化的答案。
