SJ 21334-2018标准为微电子封装金属外壳电镀镍工艺提供了全面的技术规范，其中焊接处无变色要求体现了对产品可靠性的高度重视，而系统的工艺参数控制则为质量一致性提供了有力保障。

标准核心要求与技术内涵

1 焊接处无变色要求的技术意义

焊接处无变色是标准中的关键要求，其技术内涵十分深刻。变色现象通常表明镀层表面发生了氧化或污染，这些变化会严重影响焊接质量。焊接处的变色可能源于多种因素：电镀工艺参数不当导致镀层纯度不足；后处理清洗不彻底残留电镀液；存储环境不当造成表面氧化；或者是镀层厚度不均匀导致局部防护性能下降。

无变色的具体要求包括：焊接区域表面应保持电镀镍特有的浅银白色光泽，无可见的黄色、蓝色或灰色等氧化色斑；在20倍放大镜下观察无斑点状或条纹状 discoloration；经235±5℃、10±1秒的热应力试验后仍保持原有色泽。这一要求确保了焊接前处理表面的化学活性，为后续的焊接工艺提供了良好的基础。

2 完整的电镀镍技术要求体系

除了焊接处无变色这一特殊要求外，标准还建立了完整的技术要求体系：

镀层厚度要求

根据产品用途和可靠性等级分为三个级别：1级（高可靠）要求镀层厚度5-8μm；2级（工业级）要求3-5μm；3级（商业级）要求2-4μm。关键焊接区域的厚度均匀性要求≤±0.5μm，确保防护性能的一致性。

结合力要求

通过热震试验考核，将样品在125℃烘箱中放置30分钟，然后投入25℃水中急冷，循环3次后镀层无起泡、剥落现象。划格试验要求按GB/T 5270标准，镀层无脱落。

孔隙率要求采用铁氰化钾法测试，1级产品要求孔隙率≤5个/cm²，2级产品≤10个/cm²，3级产品≤20个/cm²。高密度封装产品有更严格的要求。

工艺过程控制要点

检验方法与验收标准

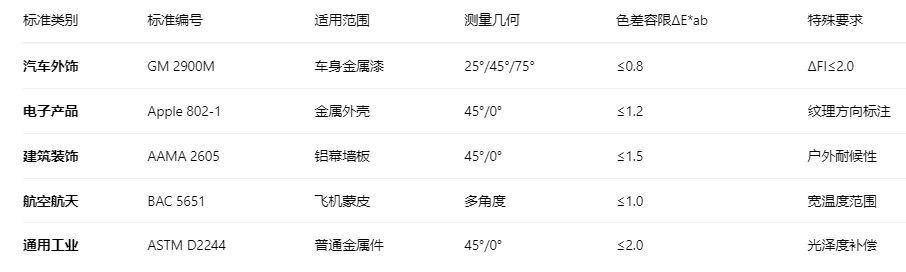

焊接处变色检验应在标准光源箱中进行，采用D65光源，照度1000±200lux，观察角度45°±5°。对于争议情况，可采用色差仪进行定量分析，ΔE*ab值应≤1.5。镀层厚度测量采用X射线荧光法或金相法，关键区域测量点不少于5点。

孔隙率检验采用ISO 2080标准方法，使用滤纸法进行定量评价。结合力检验按GB/T 5270规定，采用划格、弯曲、热震等方法进行综合评价。耐腐蚀性检验根据产品使用环境选择中性盐雾试验或CASS试验，考核时间按产品等级确定。

常见缺陷与纠正措施

焊接处变色缺陷需要系统分析原因并采取相应措施。如果是电镀工艺问题，需调整电流密度、温度、pH值等参数；如果是后处理问题，应加强清洗和干燥控制；如果是存储条件问题，需要改善包装和仓储环境。

其他常见缺陷包括镀层粗糙、针孔、剥落等，都需要从工艺源头查找原因。建立完整的工艺档案，记录每个批次的工艺参数和检验结果，为问题追溯提供依据。定期对工艺进行再验证，确保持续符合标准要求。
