DNP球状畸变测试卡
时间:2019-12-12
产品简介:DNP球状畸变测试卡用于摄像机、镜头的几何失真、畸变指标测试,测试卡有158个双环,排列在14行和17列中。垂直间距是1 / 14h、水平间距为2/25H。...
DNP球状畸变测试卡简介
用于摄像机、镜头的几何失真、畸变指标测试
DNP球状畸变测试卡规格

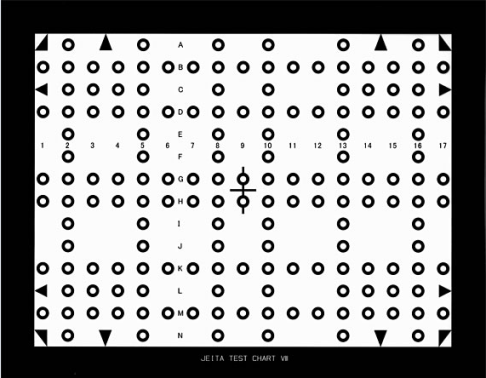

DNP球状畸变测试卡有158个双环,排列在14行和17列中。垂直间距是1 / 14h、水平间距为2/25H。
双环的大小如下:
(1)外环
环外圆的半径:2 /100h(2%)
环的半径内圆:1.5 /100h(1.5%)
(2)内圈
环外圆的半径:1 /100h(1%)
环的半径内圆:0.5 /100h(0.5%)
